Hvordan skiller CNC-bøying seg fra andre bøyemetoder?

CNC bøying skiller seg fra andre bøyemetoder først og fremst ved sin bruk av numerisk datamaskinkontroll for å automatisere og nøyaktig styre alle parametere i bøyeprosessen – inkludert bøyevinkel, rotasjon, matelengde, klemtrykk og tilbakefjæringskompensasjon – eliminerer avhengigheten av operatørens ferdigheter og dimensjonsvariasjoner som kjennetegner manuell, hydraulisk press og roterende trekkbøying utført uten CNC-kontroll. Der en dyktig manuell bøyemaskin kan oppnå vinkelrepeterbarhet på pluss eller minus 2 til 3 grader over et produksjonsløp, holder en CNC-bøyemaskin konsekvent toleranser på pluss eller minus 0,1 grader eller bedre på bøyningsvinkel og pluss eller minus 0,5 mm på lineære dimensjoner, og produserer identiske deler fra det første stykket til det ti tusendel uten forringelse av nøyaktigheten. Avsnittene nedenfor sammenligner CNC-bøying mot hver av de viktigste alternative metodene i praktisk konstruksjon og produksjon.

Hva CNC-bøying faktisk kontrollerer som andre metoder ikke gjør

For å forstå hvordan CNC-bøying er forskjellig, hjelper det å identifisere nøyaktig hvilke variabler som er datastyrt i et CNC-system og hvilke som er overlatt til operatørens vurdering eller mekanisk oppsett i alternative metoder. Forskjellen er ikke bare at CNC-maskiner er "automatiserte" - det er at de kontrollerer spesifikke fysiske parametere med en presisjon som menneskelige operatører og faste mekaniske oppsett ikke kan matche pålitelig.

Lukket sløyfe vinkelkontroll

I en CNC-rør- eller rørbøyer overvåkes bøyningsvinkelen i sanntid av en roterende koder på bøyeakslingen. Når materialet vikler seg rundt bøyningsdysen, leser kontrolleren kontinuerlig den faktiske oppnådde vinkelen og sammenligner den med det programmerte målet. Hvis materialets tilbakefjæringsegenskaper får den målte vinkelen til å avvike fra den forventede verdien - som oppstår når materialbatch-egenskapene varierer - justerer kontrolleren overbøyningsmengden automatisk innenfor samme syklus. Denne lukkede sløyfekorreksjonen er den viktigste kjennetegnsevnen til CNC-bøying: den produserer riktig sluttvinkel etter tilbakespring , ikke bare riktig verktøyposisjon under bøying.

Manuell og hydraulisk bøying uten CNC-kontroll setter verktøyet til en fast posisjon basert på en estimert overbøyningsvinkel beregnet fra materialegenskaper. Når det faktiske materialets flytegrense avviker fra estimatet - som det alltid gjør til en viss grad mellom materialpartier - er den endelige bøyde vinkelen forskjellig fra målet. Operatøren må måle delen, justere oppsettet, bøye et prøvestykke på nytt og iterere til vinkelen er riktig. På en CNC-maskin skjer denne iterasjonen automatisk innenfor kontrollerens tilbakekoblingskompensasjonsalgoritme.

Multi-Axis Simultan Control

En CNC-bøyemaskin kontrollerer flere akser samtidig og sekvensielt i en koordinert bevegelsessekvens. For en kompleks rørkomponent med tre bend i forskjellige plan - for eksempel et bileksosrør eller en hydraulisk linje med flere forskjøvede bend - kontrollerer maskinen:

• Mateakse (Y) — den lineære fremføringen av røret gjennom maskinen for å posisjonere hver påfølgende bøyeposisjon
• Rotasjonsakse (B) — rotasjonen av røret rundt sin egen akse for å orientere hver påfølgende bøyning i riktig plan
• Bøyeakse (C) — rotasjonen av bøyearmen rundt bøyningsdysen for å oppnå den nødvendige vinkelen
• Trykkdysekraft – klemkraften på røret under bøying, justert for hver bøyeposisjon basert på materiale og veggtykkelse
• Dornposisjon og tilbaketrekking – i oppsett for bøying av dor, den nøyaktige timingen for tilbaketrekking av dor i forhold til bøyevinkelen for å forhindre rynkedannelse og kontrollere veggtynning

Ingen manuell bøyemetode kontrollerer alle disse parameterne samtidig. Å produsere en komponent med tre bøyninger manuelt krever at operatøren måler og markerer hver bøyningsposisjon, roterer røret manuelt til riktig plan, estimerer riktig overbøyningsvinkel for hver bøy, og kontrollerer hver bøy med en måler før han fortsetter til neste – en prosess som tar minutter per del sammenlignet med 10 til 30 sekunder per bøyesyklus oppnåelig på en programmert CNC-maskin.

Digitale delprogrammer og rask overgang

Hver delgeometri i en CNC-bøyeoperasjon lagres som et digitalt delprogram - en fil som inneholder alle akseposisjoner, matelengder, rotasjonsvinkler og prosessparametere som kreves for å produsere den delen. Bytte fra en del til en annen krever bare å laste inn en annen programfil og, hvis verktøyendringer er nødvendig, rekonfigurering av verktøyet. For familier med lignende deler som deler det samme verktøyet, kan overgangen gå så raskt som 2 til 5 minutter . Manuelle og hydrauliske bøyeoperasjoner uten CNC krever fullstendig re-oppsett for hver nye del, inkludert å lage og kontrollere testbøyninger, som kan ta 30 minutter til flere timer avhengig av kompleksiteten.

CNC-bøying vs. manuell håndbøying

Manuell håndbøying bruker en hånddrevet rørbøyer - enten en enkel bøyemaskin av ramtype, en roterende håndbøyer eller en sammensatt spakbøyer - som drives utelukkende av teknikerens fysiske anstrengelse og dømmekraft. Det er grunnlinjemetoden som alle andre bøyemetoder representerer forbedringer i en eller annen dimensjon.

Når manuell bøying brukes

Manuell bøying er fortsatt egnet for:

• Prototypearbeid i ett stykke der ingen produksjonsvolum rettferdiggjør maskinoppsett
• Arbeid på stedet og feltvedlikehold der en bærbar håndbøyemaskin er det eneste tilgjengelige verktøyet
• Mykt, tynnvegget rør i materialer som kobber eller aluminium hvor bøyekraften er innenfor menneskelig evne
• Enkle enkeltbøyde deler med sjenerøs vinkeltoleranse (pluss eller minus 2 til 5 grader akseptabelt)

Hvor CNC-bøying overgår manuelle metoder

For ethvert produksjonsscenario som krever mer enn én identisk del, gir CNC-bøying målbart overlegne resultater på alle relevante beregninger:

Skraphastighetsforskjellen alene er økonomisk betydelig i enhver produksjonssammenheng. Ved en skraphastighet på 10 % ved manuell bøying versus 0,5 % på CNC, krever en produksjonsserie på 1000 deler at ca. 100 ekstra ubehandlede rørlengder skal kjøpes, bøyes og inspiseres – med 99 av disse tilleggslengdene skrotet – noe som tilfører material-, arbeids- og avhendingskostnader som helt unngås med CNC-produksjon.

CNC-bøying vs. hydraulisk pressebøying

Hydraulisk pressbøying - også kalt rambøying eller trepunktsbøying - bruker en hydraulisk ram for å skyve et rør, rør eller profil mot to faste støtter, og tvinger materialet til å deformeres i en grunn bue sentrert på ramkontaktpunktet. Det er en mye brukt metode for konstruksjonsstålprofiler, rør med stor diameter og applikasjoner der en presis bøyning med tett radius ikke er nødvendig.

De mekaniske begrensningene ved pressbøying

Pressbøying har iboende geometriske begrensninger som CNC ikke kan overvinne i en pressebøyningssammenheng, og som CNC roterende trekkbøying unngår helt:

• Ingen kontroll over bøyeradius: Bøyeradiusen ved pressbøying bestemmes av avstanden mellom de to støttepunktene og dybden på ramslaget. Det kan ikke spesifiseres nøyaktig og varierer med materialtilbakeslag på en måte som er vanskelig å forutsi eller kompensere for uten omfattende prøv-og-feil-oppsett.
• Ovalt tverrsnittsdeformasjon: Pressbøying påfører kraft på et lokalisert område av rørtverrsnittet, noe som får det sirkulære tverrsnittet til å deformeres til en oval. For runde rørkomponenter der tverrsnittsgeometri er funksjonelt viktig - væskestrømningsapplikasjoner, strukturelle elementer med definert treghetsmoment - er denne ovaliteten en betydelig kvalitetsfeil. CNC roterende trekkbøying ved bruk av en dor begrenser ovalitet til mindre enn 3 % av ytre diameter i kvalitetsproduksjon.
• Vinkel repeterbarhet begrenset av tilbakespring: Hydraulisk pressbøying uten CNC-vinkeltilbakemelding er gjenstand for den samme tilbakefjæringsvariasjonen som manuell bøying. Stemplet er satt til en fast dybde basert på en estimert tilbakefjæringsmengde, og hvis materialets flytegrense varierer, varierer den resulterende vinkelen. Kantpresser og rørbøyere med CNC-vinkelovervåking er tilgjengelige, men de representerer CNC-bøying brukt på en pressbøyingsprosess - ikke en distinkt alternativ metode.

Hvor pressbøying forblir passende

Pressbøying beholder en rolle i applikasjoner der begrensningene er akseptable:

• Bøyning med stor radius av konstruksjonsstålseksjoner (I-bjelker, kanaler, vinkler) der bøyeradiusen er mange ganger seksjonsdybden og tverrsnittets ovalitet er ingen bekymring
• Retting av forvrengte konstruksjonselementer på bygge- eller reparasjonsplasser
• Rørbøying med svært stor diameter (over 300 mm) der roterende trekkverktøy er uoverkommelig kostbart
• Produksjon av arkitektoniske kurver med lang radius der presis vinkelkontroll er sekundært for å oppnå en jevn, konsistent krumning

For presisjonsrør- og rørkomponenter i bil-, romfarts-, HVAC- og hydraulikkapplikasjoner, CNC roterende trekkbøying erstatter pressbøying helt fordi kvalitetskravene til disse industriene ikke kan oppfylles med pressbøyingsmetoder.

CNC-bøying vs. rullebøying

Rullbøying - også kalt pyramiderulling eller trevalsbøying - passerer et rør, rør eller profil gjennom et sett med tre ruller arrangert i en trekantet konfigurasjon. Når materialet passerer mellom rullene, bøyes det gradvis til en kurve. Justering av posisjonen til midtrullen endrer krumningen som produseres. Rullbøying er den primære metoden for å produsere buede seksjoner med stor krumningsradius - arkitektoniske søyler, buede rekkverk, ringrammer og spiraltrapper.

Grunnleggende forskjeller i geometri og anvendelse

Rullbøying og CNC-roterende trekkbøying er ikke konkurrerende metoder for den samme geometrien – de tar for seg fundamentalt forskjellige formkrav:

• Rullbøying gir kontinuerlige kurver: Utgangen fra rullebøyning er en seksjon med en jevn eller gradvis varierende krumningsradius langs hele lengden. Det kan ikke produsere en lokalisert bøy på et bestemt punkt i et rør - hele lengden mellom støtterullene er buet.
• CNC roterende trekkbøying produserer lokaliserte bøyer: Bøyesonen i roterende trekkbøying er tett definert av bøyedysegeometrien - vanligvis spenner 5 til 15 ganger rørdiameteren i bøyebuelengde. Resten av røret forblir rett. Dette er hva bileksossystemer, hydrauliske linjer og strukturelle rørrammeverk krever.
• Minimumsradius for rullebøying er mye større: Rullbøying kan ikke produsere bøyningene med tett radius som kan oppnås med roterende trekkbøying med CNC-dor. Minste praktiske bøyeradius ved rullebøying er typisk 8 til 15 ganger rørets utvendige diameter , sammenlignet med 1 til 2 ganger utvendig diameter for CNC-dorbøying i passende materialer.

CNC-kontroll brukt på rullebøying

Moderne CNC-kontrollerte tre-rulle bøyemaskiner bruker datamaskinkontroll til rulleposisjonen og matehastigheten, og muliggjør produksjon av komplekse buede geometrier – inkludert koniske seksjoner, spiraler og kurver med variabel radius – med repeterbarhet som konvensjonelle manuelt justerte valser ikke kan oppnå. Dette er imidlertid CNC-kontroll som brukes på rullebøyingsprosessen, og geometrien som CNC-rullebøying kan produsere forblir fundamentalt forskjellig fra de lokaliserte bøyningene med stram radius produsert av CNC-roterende trekkbøyere. De to teknologiene er komplementære snarere enn utskiftbare.

CNC-bøying vs. induksjonsbøying

Induksjonsbøyning varmer opp et smalt bånd av rør eller rør til en temperatur der materialet gir etter plastisk, og påfører deretter et bøyemoment for å deformere den oppvarmede sonen når røret mates gjennom induksjonsspolen. Den oppvarmede sonen avkjøles raskt en gang forbi spolen, og låser bøyningen inn i materialet. Induksjonsbøying er den dominerende metoden for å bøye rør med stor diameter, tungvegg i olje og gass, kraftproduksjon og strukturelle applikasjoner.

Evneforskjeller

Forskjellene mellom CNC roterende trekkbøying og induksjonsbøying er først og fremst av skala og materialkapasitet:

• Diameterområde: Induksjonsbøyning brukes for rørdiametre fra ca 50 mm til over 1000 mm — den store enden av denne serien er helt utenfor evnen til en roterende trekkbøyemaskin. CNC roterende trekk bøyehåndtak diametre fra 6 mm til omtrent 200 mm i standard produksjonskonfigurasjoner.
• Veggtykkelse: Induksjonsbøying kan håndtere veggtykkelser på 6 mm til over 50 mm i karbonstål og legert stålrør - tykkelser som vil kreve upraktisk store krefter og verktøy for roterende trekkbøying. CNC roterende trekk bøyehåndtak veggtykkelser fra 0,5 mm til omtrent 12 mm avhengig av materiale og diameter.
• Materialoppvarming og metallurgiske effekter: Induksjonsbøyning varmer materialet til 850 til 1050 grader C for karbonstål — temperaturer der materialets mikrostruktur påvirkes. Varmebehandling etter bøying (normalisering eller bråkjøling og temperering) er ofte nødvendig for å gjenopprette mekaniske egenskaper. CNC roterende trekkbøying er en kaldformingsprosess (eller nesten kald for oppvarmede legeringsapplikasjoner) som ikke endrer materialets mikrostruktur i de fleste applikasjoner.
• Bøyeradiusområde: Induksjonsbøying gir bøyninger med store radier - vanligvis 3 til 10 ganger rørdiameteren eller mer . CNC-dorbøying gir bøyninger med tett radius ned til 1 ganger utvendig diameter i passende materialer og veggtykkelser.

For applikasjoner der induksjonsbøying brukes - rørledningssystemer, trykkbeholderdyser, store strukturelle rammer - er CNC roterende trekkbøying ikke et alternativ; den har rett og slett ikke den fysiske evnen til å behandle de involverte rørstørrelsene. Omvendt, for rør- og rørkomponentene som brukes i bil-, romfarts-, medisinsk- og HVAC-industrien, gjør induksjonsbøyningens store minimumsradius og høye kapitalkostnader det helt upassende.

CNC-bøying vs. konvensjonell roterende trekkbøying uten CNC

Roterende trekkbøying - prosessen med å klemme et rør til en roterende bøyningsdyse og trekke det rundt dysen mens en trykkdyse og valgfri dor kontrollerer rørgeometrien - er den samme grunnleggende prosessen som brukes i CNC-bøying. Den kritiske forskjellen ligger i kontrollsystemet som styrer prosessen.

Konvensjonell (ikke-CNC) roterende trekkbøying

Konvensjonelle roterende trekkbøyere bruker mekaniske stoppere, graderte skalaer og operatørinnstilte justeringer for å plassere hver akse. Operatøren leser en vinkelskala på bøyearmen, ser materialet nærme seg målvinkelen og stopper bøyningen ved den visuelt bedømte riktige posisjonen. Oppsett for en ny del innebærer å lage prøvebøyninger, måle faktiske vinkler og dimensjoner mot tegningen, justere stoppere og skalaer, og gjenta til et tilfredsstillende prøvestykke er produsert. Denne prosessen krever vanligvis 3 til 8 testbøyninger per delenummer før produksjonen kan starte, forbruker råstoff og tid.

Hvordan CNC-kontroll transformerer den samme prosessen

Bruk av CNC-kontroll på roterende trekkbøying forvandler alle aspekter av operasjonen:

• Oppsett fra digitale data: Delprogrammet er generert fra rørets geometriske data – bøyevinkler, rotasjonsvinkler, matelengder – lagt inn direkte fra ingeniørtegningen eller importert fra en CAD-fil. Oppsett krever ingen testbøyninger for deler som har blitt kjørt før, og vanligvis 1 til 2 prøvebøyninger for nye deler, mot 3 til 8 for konvensjonelt oppsett.
• Tilbakeslagskompensasjon brukes automatisk: Kontrolleren lagrer tilbakefjæringskompensasjonsdata for hver material- og diameterkombinasjon fra tidligere produksjonskjøringer, og bruker automatisk riktig overbøyning for å oppnå den endelige målvinkelen uten operatørestimering.
• Produksjonsovervåking og statistisk prosesskontroll: Moderne CNC-bøyemaskiner logger alle parametere for hver bøyesyklus – faktisk oppnådd vinkel, matelengde, rotasjon, syklustid, kraftdata – skaper en produksjonsdatabase som muliggjør statistisk prosesskontroll (SPC)-analyse og gir sporbarhet for kvalitetskritiske deler i luftfart og medisinske applikasjoner.
• Kollisjonssimulering før produksjon: CNC-bøyeprogramvare inkluderer virtuell simulering av hele bøyesekvensen, og oppdager potensielle kollisjoner mellom røret, verktøyet og maskinstrukturen før noe materiale lastes. Dette er kritisk for komplekse flerbøyde deler i begrensede geometrier, der en kollisjon oppdaget i simulering sparer en skadet maskin og et utrangert arbeidsstykke.

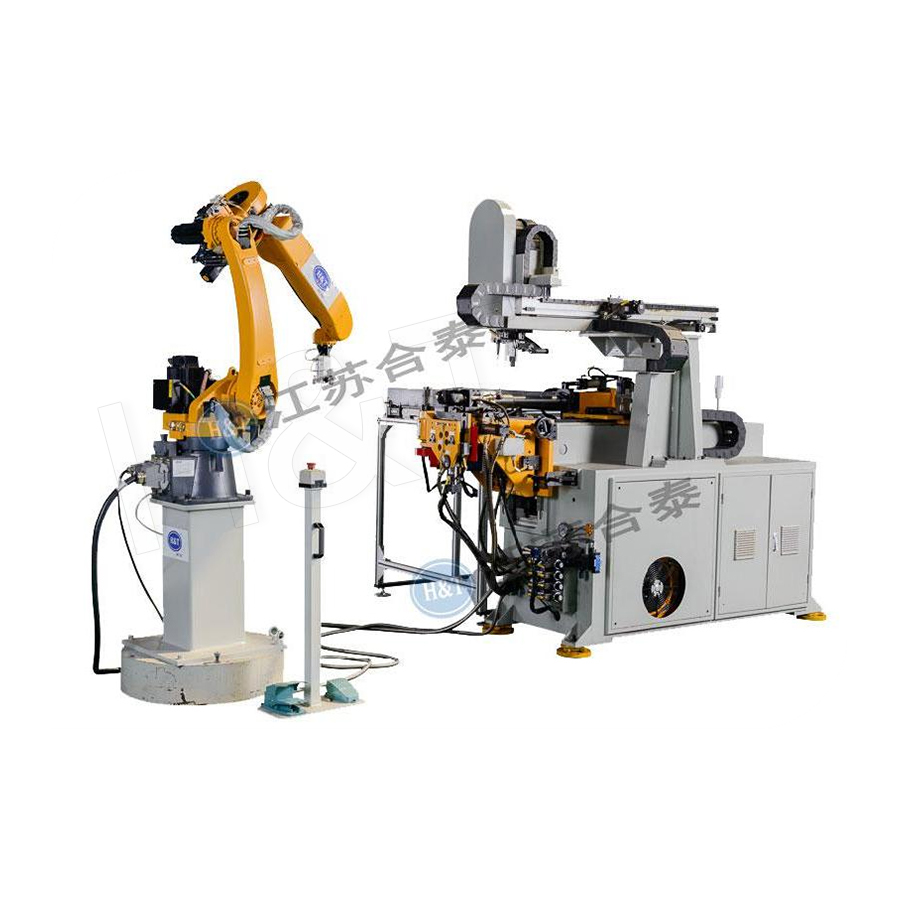

Den CNC bøying maskiner i rør- og profilformingsserien integrerer alle disse egenskapene – vinkelkontroll med lukket sløyfe, samtidig bevegelse med flere akser, tilbakespringskompensasjon og logging av produksjonsdata – i en produksjonsplattform som er egnet for bilindustrien, HVAC, møbler, medisinsk utstyr og konstruksjonsapplikasjoner for strukturelle rør.

Springback: Den sentrale utfordringen som CNC-bøyning løser bedre enn noe alternativ

Tilbakespring – den elastiske gjenopprettingen av en bøyd del etter at bøyeverktøyet er fjernet – er den grunnleggende utfordringen i alle metallbøyeprosesser. Hver bøyemetode må håndtere det, men kvaliteten og konsistensen som tilbakefjæringen kompenseres med er en nøkkelforskjell mellom CNC- og ikke-CNC-metoder.

Den Physics of Springback

Når et metallrør bøyes, strekkes de ytre fibrene i tverrsnittet (strekkspenning) og de indre fibrene komprimeres. Materialet deformeres plastisk i sonene som overstiger flytespenningen, men elastisk tøyningsenergi lagres i hele den bøyde sonen - inkludert i de plastisk deformerte områdene. Når bøyelasten fjernes, får denne elastiske energien materialet til å gjenopprette seg delvis mot sin opprinnelige rette konfigurasjon: bøyevinkelen reduseres. Mengden av tilbakeslag avhenger av:

• Materialets flytestyrke — materialer med høyere flytestyrke springer tilbake mer fordi en større andel av deformasjonen er elastisk
• Elastisk modul (Youngs modul) — for en gitt flytebelastning gir en høyere elastisitetsmodul mer tilbakefjæring
• Bøyeradius i forhold til rørdiameteren — tettere radier (mindre bøyeradius til diameterforhold) gir mindre tilbakefjæring fordi en større andel av tverrsnittet deformeres plastisk
• Veggtykkelse — tynnere vegger har mindre elastisk fjær i forhold til plastsonedybden og fjærer tilbake proporsjonalt mindre

Springback-variasjon mellom materialpartier

Selv ved kjøp av materiale fra samme leverandør til samme spesifikasjon, er flytegrensevariasjon mellom produksjonspartier uunngåelig. Typiske fabrikksertifikater for konstruksjonsstålrør spesifiserer flytegrense til et område - for eksempel har S275-stål et spesifisert minimumsutbytte på 275 MPa, men kan faktisk ha en flytegrense hvor som helst fra 275 MPa til 420 MPa avhengig av de spesifikke varme- og rulleparametrene. Denne variasjonen gir tilsvarende variasjon i tilbakespring - en batch i den høye enden av avkastningsområdet kan springe tilbake 2 til 3 grader mer enn en batch i den lave enden for samme nominelle bøyevinkel, en forskjell som er umiddelbart synlig og ofte dimensjonsmessig uakseptabel.

Ved manuell og konvensjonell hydraulisk bøying krever denne batch-til-batch-variasjonen at operatøren produserer testbend hver gang en ny materialbatch lastes og justerer overbend-innstillingen manuelt. I CNC-bøying med vinkeltilbakemelding med lukket sløyfe, oppdager systemet automatisk den faktiske tilbakefjæringen av hver enkelt bøyning på grunnlag av den målte vinkelen ved fullt verktøyinngrep og justerer overbøyningen dynamisk – og kompenserer for batch-til-batch-variasjon innen produksjonen uten noen manuell intervensjon.

Springback i høystyrke og avanserte materialer

Den challenge of springback is most severe in high-strength materials — advanced high-strength steel (AHSS) grades, titanium alloys, and precipitation-hardened stainless steels — where yield strengths of 600 MPa til over 1500 MPa produsere tilbakefjæringsvinkler som kan kreve overbøyning av 10 til 25 grader eller mer for å oppnå en 90-graders siste bøy. Å håndtere dette ved manuell eller konvensjonell bøying krever omfattende empirisk utvikling av overbøyningstabeller og streng inspeksjon av innkommende materiale. CNC-bøying med vinkeltilbakemelding styrer den pålitelig gjennom kontrollsystemet, noe som gjør CNC-bøying til den muliggjørende teknologien for presisjonsbøying av avanserte høystyrkematerialer i karosserikonstruksjoner og romfartskomponenter.

Multi-stack-verktøy og høyre-venstre bøying: Egenskaper som er unike for avanserte CNC-maskiner

Utover de grunnleggende fordelene i kontrollpresisjon og repeterbarhet, tilbyr avanserte CNC-bøyemaskiner verktøykonfigurasjonsalternativer som enten er umulige eller svært upraktiske med ikke-CNC-metoder.

Multi-stack verktøy

Noen rørkomponenter krever bøyninger med forskjellige radier på samme del - for eksempel et bileksosanlegg som krever en bøyning med tett radius i en begrenset undervognsseksjon og et sveip med større radius i en utsatt seksjon. Multi-stack CNC bøyere bærer to til fem komplette sett med bøyedyser samtidig på et vanlig bøyd hode. CNC-programmet spesifiserer hvilken formstabel som skal kobles inn for hver bøy i sekvensen, og maskinen roterer automatisk til riktig dyse mellom bøyningene. Hele den komplekse delen produseres i en enkelt maskinsyklus uten ommontering av deler. Denne egenskapen har ingen manuell eller konvensjonell bøyeekvivalent - å produsere den samme delen på andre måter vil kreve flere separate bøyeoperasjoner på forskjellige maskiner med manuell reposisjonering mellom bøyninger, og multiplisere risikoen for kumulative dimensjonsfeil.

Høyre-venstre bøying

Konvensjonelle roterende trekkbøyere bøyer seg kun i én retning - vanligvis høyre (med klokken sett fra materialmatingsretningen). Komponenter med både høyre og venstre bøyninger - for eksempel S-bends eller deler som snur retning i tredimensjonalt rom - vil normalt kreve at delen fjernes, snus ende for ende og bøyes på nytt på et andre oppsett. Høyre-venstre CNC-bøyemaskiner har både høyre- og venstrehånds bøyehodekonfigurasjoner og bytter mellom dem under programkontroll. Resultatet er at komplekse tredimensjonale rørgeometrier som krever motsatte bøyninger kan fullføres i en enkelt uavbrutt maskinsyklus , eliminerer re-fikseringsfeilen og håndterer skaderisiko ved en prosess med to oppsett.

Helelektrisk CNC-bøying

Moderne CNC-bøyemaskiner bruker i økende grad helelektriske servodrivsystemer i stedet for hydraulisk kraft for alle akser. Helelektriske CNC-bøyere gir flere fordeler i forhold til hydrauliske CNC-maskiner:

• Høyere posisjoneringsnøyaktighet: Servomotor og kuleskrue-drivsystemer oppnår repeterbarhet for posisjonering pluss eller minus 0,01 mm eller bedre , sammenlignet med plus or minus 0.05 to 0.1 mm for hydraulic systems with proportional valve control
• Raskere syklustider: Elektriske servoakser akselererer og bremser raskere enn hydrauliske aktuatorer, noe som reduserer posisjoneringstiden mellom bøyninger med 20 til 40 % i multi-bend cycle-applikasjoner ( Kilde: International Journal of Advanced Manufacturing Technology, Guo et al., 2020 )
• Lavere energiforbruk: Servodrev bruker energi kun når de beveger seg (regenerativ bremsing for å gjenvinne energi under retardasjon), mens hydrauliske systemer opprettholder fullt pumpetrykk kontinuerlig. Energibesparelser på 30 til 60 % per maskin har blitt rapportert i produksjonssammenligninger ( Kilde: Journal of Cleaner Production, Joshi et al., 2019 )
• Eliminering av hydraulikkolje: Helelektriske maskiner eliminerer brannrisikoen, deponeringskostnadene og vedlikeholdskravene til hydraulikkoljesystemer, noe som er betydelig i rene produksjonsmiljøer som medisinsk utstyr og rørfabrikasjon av matutstyr

Bransjeapplikasjoner der CNC-bøying er den eneste levedyktige metoden

I flere bransjer er kvalitets-, repeterbarhets- og sporbarhetskravene til rør- og rørkomponenter slik at CNC-bøying ikke bare er en foretrukket metode, men den eneste metoden som kan oppfylle spesifikasjonene.

Bilproduksjon

Moderne bilproduksjon opererer på just-in-time leveringsplaner med nesten null reservedeler. Hvert eksosrør, drivstoffledning, bremserør, luftkondisjoneringsrør og konstruksjonsrørkomponent må samsvare nøyaktig med monteringsfestet – dimensjonsvariasjon som krever manuell justering på samlingspunktet forstyrrer produksjonslinjen og er økonomisk uakseptabel. Spesifikasjoner for bøying av bilrør krever vanligvis vinkeltoleranser på pluss eller minus 0,3 til 0,5 grader og lineære toleranser av pluss eller minus 0,5 mm på ferdige deler, toleranser oppnåelige i produksjon kun med CNC roterende trekkbøying. Bilindustrien er den største enkeltbrukeren av CNC-rørbøyeteknologi, og står for ca 45 % av CNC-bøyemaskininstallasjonene globalt ( Kilde: Mordor Intelligence, CNC Bending Machine Market Report, 2022 ).

Luftfart og forsvar

Hydrauliske systemrør i fly må oppfylle AS9100 kvalitetsstyringskrav og har typisk krav til materialsporbarhet som knytter hver produksjonspost til det spesifikke materialvarme- og maskinprogrammet som brukes. Den fulle produksjonsdataloggingskapasiteten til moderne CNC-bøyemaskiner – registrerer faktisk bøyevinkel, faktisk rotasjon, syklustid og operatør-ID for hver bøy på hver del – gir denne sporbarheten uten manuell dokumentasjon. Spesifikasjoner for romfarts hydrauliske rør krever vanligvis vinkeltoleranser på pluss minus 0,2 grader og gap-fra-nominelle kontroller ved montering som kun kan oppnås med CNC-produksjon.

Medisinsk utstyr

Slangekomponenter i medisinsk utstyr – rammer for bildebehandlingsutstyr, kirurgiske bordstrukturer, pasienthåndteringsutstyr – må være produsert av verifisert rene materialer, bøyd uten smøremidler som kan forurense medisinske miljøer, og dimensjonalt verifisert mot strenge spesifikasjoner. Helelektriske CNC-bøyemaskiner som opererer uten hydraulikkolje er den passende produksjonsteknologien for dette miljøet, og den fulle programsporbarheten for CNC-produksjon støtter designhistorikkfildokumentasjonen som kreves av FDA 21 CFR Part 820 og ISO 13485.

VVS og kjøling

Kobberrørbøyning for HVAC-fordamper- og kondensatorspoler krever de konsekvente bøyningene med tett radius som bare CNC-dorbøying kan produsere i tynnveggede kobberrør uten ovalitetsdefekter som vil begrense kjølemiddelstrømmen. Høyhastighets CNC kobberrørbøyere for produksjon av HVAC-spoler oppnår syklushastigheter på opptil 600 bøyninger i timen på automatiserte flerhodemaskiner - produksjonshastigheter som manuell eller konvensjonell bøying ikke kan nærme seg.

Velge mellom CNC-bøying og alternative metoder: en beslutningsramme

Å velge riktig bøyemetode for en gitt applikasjon krever evaluering av flere faktorer samtidig. Tabellen nedenfor gir et strukturert beslutningsrammeverk basert på de viktigste utvalgskriteriene.
