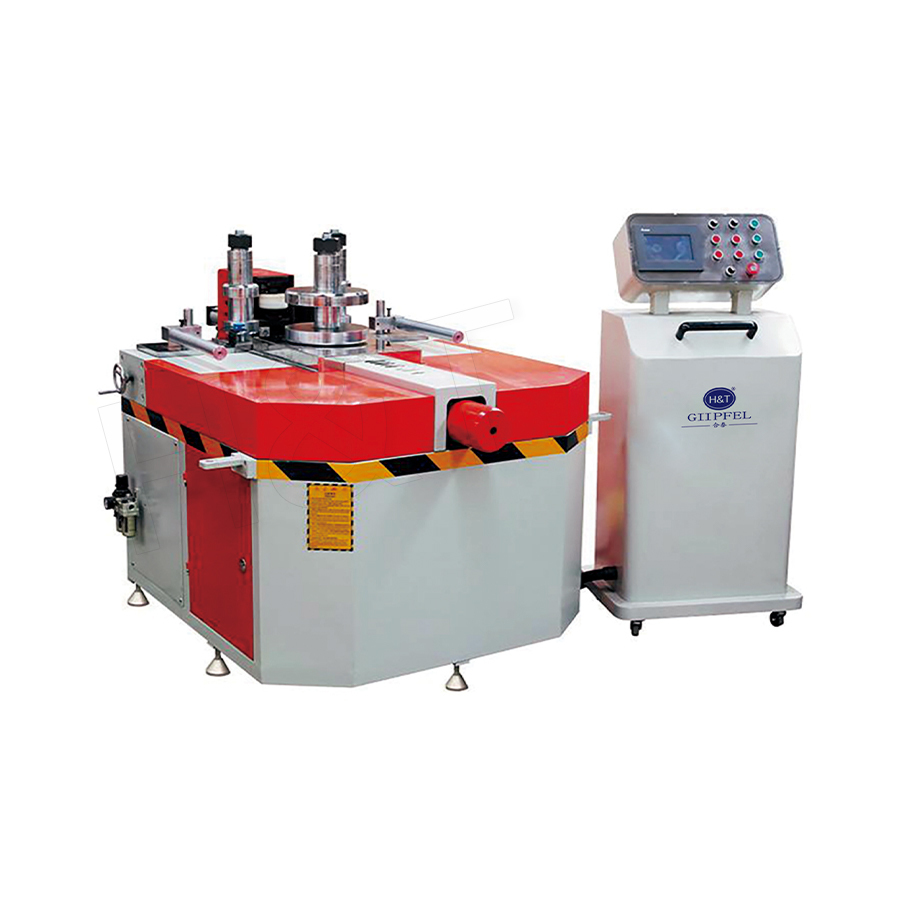

3D rullende bøyemaskin er en CNC-kontrollert metallformingsprosess som bruker tre eller flere uavhengig justerbare valser for kontinuerlig å bøye metallprofiler, rør eller plater til komplekse buede geometrier i tredimensjonalt rom. I motsetning til konvensjonell 2D rullebøying – som produserer enkle sirkulære buer i et enkelt plan – kontrollerer 3D rullende bøyemaskin samtidig arbeidsstykkets krumning i X-, Y- og Z-retningene, og muliggjør produksjon av romlige kurver som helixer, sammensatte buer, ellipser, paraboler og friform 3D-baner.
De tre valsene fungerer som et progressivt deformasjonssystem: Når arbeidsstykket mates mellom dem, justeres hver valses posisjon uavhengig av servodrev under CNC-kontroll, og genererer lokalisert plastisk deformasjon som bøyer tverrsnittet inn i den buede målbanen. CNC-rulleposisjonering repeterbarhet av ca. 0,01 mm muliggjør produksjon av komplekse arkitektoniske, romfarts- og strukturelle komponenter som ville være umulig å oppnå med manuelt eller 2D rullebøyingsutstyr.
Hvordan 3D rullende bøyemaskin fungerer
Formingsprinsippet med tre ruller
I en standard konfigurasjon med tre ruller fungerer to ruller som støtte-/drivruller (fast eller justerbar i posisjon) og en rulle er bøyevalsen (vertikalt justerbar). Når arbeidsstykket passerer mellom rullene, bestemmer bøyevalsens vertikale forskyvning den lokale krumningsradius ved kontaktpunktet. Ved å kontinuerlig variere denne forskyvningen etter hvert som profilen mates gjennom, kan en kontinuerlig variabel radiuskurve - i stedet for en bue med fast radius - produseres langs hele arbeidsstykkets lengde.
3D romlig forming
For produksjon av ekte 3D-kurve er rullemontasjen montert på et system som også tillater sideveis (Y-akse) og rotasjons- (vri) justering av rullekontaktpunktet når profilen går gjennom. Dette gjør at bøyeretningen kan endres kontinuerlig langs arbeidsstykkets lengde, og produserer spiralformede, sammensatte buede og romlig vridde former. CNC-systemet interpolerer alle rulleakser samtidig, og oversetter 3D-målkurvegeometrien til en koordinert flerakset rullebevegelsessekvens.
Multi-Pass bøying for stramme radier
For radier som er tettere enn det som kan oppnås i en enkelt passasje (typisk R/seksjonshøyde-forhold mindre enn 5:1 for strukturelle seksjoner), utfører CNC-programmet flere passeringer med trinnvis økende rulleforskyvning, og bøyer profilen gradvis til målradiusen uten å overbelaste materialet. Antall passeringer som kreves avhenger av materialets duktilitet og målradius; aluminiumsseksjoner kan kreve 3–5 pasninger , mens mykere metaller kan nå målet på 1–2 passeringer.
Viktige tekniske fordeler
Høy repeterbarhet og CNC-presisjon
Servodrevet rulleposisjonering med kodertilbakemelding oppnår repeterbarhet for rulleposisjon på 0,01 mm , som gir en radiuskonsistens på bedre enn ±0,5 % over hele profillengden. Denne presisjonen er kritisk for arkitektoniske strukturer der identiske buede komponenter må settes sammen med jevne skjøtehull, og for romfartsrammer der kurveavvik påvirker aerodynamisk ytelse.
Lav restspenning og dimensjonsstabilitet
Fordi 3D rullende bøyemaskin fordeler bøyedeformasjonen gradvis og progressivt langs profillengden - i stedet for å påføre den på et enkelt punkt som ved pressbøying - er restspenningsfordelingen i den ferdige delen mer jevn og lavere i størrelse. Dette resulterer i bedre dimensjonsstabilitet over tid, redusert tilbakefjæring etter forming og lavere risiko for forsinket deformasjon under nedstrøms sveising eller belegningsoperasjoner.
Bredt utvalg av profiltyper og størrelser
3D rullende bøyemaskiner har plass til et bredt tverrsnitt av strukturelle og arkitektoniske profiler ved å utstyre rullene med profiltilpassede spor eller flate overflater:
- Runde rør og rør (Ø20 mm til Ø500 mm)
- Firkantede og rektangulære hule seksjoner (20×20 til 400×200 mm)
- Vinkelstål (L30×30 til L200×200 mm)
- Kanalstål (U / C-seksjoner, opptil C300)
- H-bjelker og I-bjelker (opp til HEA 300 og tyngre på store maskiner)
- Tilpassede aluminiumsprofiler (T-seksjoner, Z-seksjoner, gardinveggprofiler)
- Flat plate (for forforming av kjegle og skålhode)
Automatisering og integrert måling
Avanserte 3D rullende bøyemaskiner-systemer integrerer online radiusmåling – ved hjelp av laseravstandssensorer eller koderbaserte kurvaturkalkulatorer – som leverer sanntidskurvegeometridata tilbake til CNC-kontrolleren. Systemet justerer automatisk rulleposisjonene for å korrigere avvik mellom faktisk og målradius midtpassering, uten å stoppe maskinen. Denne radiuskontrollen med lukket sløyfe reduserer skraphastigheter på komplekse profiler fra 5–15 % (åpen sløyfe) til under 1 % .
Sammenligning: 3D rullende bøyemaskin vs. andre bøyemetoder for profiler
| Kriterium | 3D rullende bøyemaskin | Stretch bøying | Trykk på Bending |
|---|---|---|---|
| 3D romlige kurver | Ja (native evne) | Begrenset (die-begrenset) | Nei |
| Variable radiuskurver | Ja (kontinuerlig) | Begrenset | Nei |
| Maks profilstørrelse | Stor (HEA 300 ) | Stor | Middels |
| Fjæringskontroll | Bra (lukket sløyfe) | Utmerket (<0,5°) | Moderat |
| Verktøykostnad per profil | Lav (sett med rullespor) | Høy (tilpasset form per radius) | Middels |
| Best for | Komplekse 3D-kurver, variabel R | Lange jevne buer, lav tilbakefjæring | Korte diskrete bend |
Bransjeapplikasjoner for 3D rullende bøyemaskin
Arkitektonisk og strukturell konstruksjon
3D rullende bøyemaskin er den primære teknologien for å produsere buede strukturelle stålelementer i bygninger med store spenn, stadiontak, tak på flyplassterminaler og fotgjengerbroer. Strukturelle I-bjelker, hule seksjoner og kanalprofiler bøyd til spiralformede eller sammensatte buede geometrier brukes ofte i funksjonstrapper, buede rekkverk og romrammenoder der kurven endrer retning i 3D-rom.
Rammer for biler og jernbanekjøretøy
Takbuer, vindusomgir og strukturelle skinner på karosserisiden for busser, jernbanevogner og spesialkjøretøyer følger komplekse 3D-kurvebaner som samsvarer med kjøretøyets utvendige designoverflate. 3D Rolling Bending Machine produserer disse buede konstruksjonsdelene fra aluminiumsprofiler eller hule stålseksjoner i en enkelt maskinpassasje, med radiusnøyaktighet tilstrekkelig for direkte montering i kjøretøyrammen uten ekstra monteringsoperasjoner.
Skipsbygging og offshore-strukturer
Skipsskrogrammer, buede dekksbjelker og rørbend i oversidekonstruksjoner av offshoreplattformer krever bøying med stor radius av tunge stålseksjoner. 3D rullende bøyemaskiner for skipsbyggingsapplikasjoner kan behandle seksjoner opp til 600 mm × 300 mm med veggtykkelser på opptil 30 mm, og leverer de sammensatte kurvene som kreves av skipsskroggeometrien uten den termiske forvrengningen forbundet med varmebøyning.
Sol- og energistrukturer
Buede monteringsskinner for solcellepaneler på buede tak eller bygningsfasader, vindmøllerammer og energilagringssystem som huser strukturelle deler drar alle fordel av 3D Rolling Bending Machines evne til å produsere lette, nøyaktig buede aluminiumsprofiler som samsvarer med komplekse arkitektoniske eller tekniske overflategeometrier.
Vanlige spørsmål om 3D rullende bøyemaskin
Hvordan programmeres en 3D-kurve inn i maskinen?
Mål 3D-kurvegeometrien er vanligvis definert som en punktsky, spline eller NURBS-kurve i en 3D CAD-modell. Frakoblet programmeringsprogramvare importerte denne geometrien, diskretiserer kurven til rulleposisjonskommandoer ved definerte intervaller for matingstilvekst, bruker tilbakefjæringskompensasjon og genererer CNC-programmet med flere akser. Programmet kan valideres ved simulering før den første fysiske bøyningen, noe som reduserer skrap av første artikkel på komplekse geometrier.
Hva er minimum oppnåelig bøyeradius for konstruksjonsseksjoner?
For en standard kvadratisk hulseksjon av stålkonstruksjon (f.eks. RHS 100×100×5 mm), er minimum oppnåelig bøyeradius ved kaldvalsing ca. 8–12× seksjonshøyden (800–1 200 mm senterlinjeradius) uten vesentlig tverrsnittsforvrengning. Strammere radier krever flere passeringer med mellomliggende varmebehandling eller bruk av dorassistert rulling, som er tilgjengelig på spesialiserte maskiner.
Oppstår tverrsnittsforvrengning (ovalisering) under 3D Rolling Bending Machine?
Ja, en viss grad av tverrsnitt ovalisering eller flensforvrengning er iboende i rullebøyning. For runde rør er ovalisering ved bøyningen vanligvis begrenset til 3–8 % av nominell OD når bøyeradiusen er større enn 10× OD. For kvadratiske og rektangulære seksjoner kan sidebuling ved ytre radius kontrolleres av profiltilpassede rullespor som støtter alle fire sider under bøying. For I-bjelker og kanaler forhindres knekking av banen ved å justere hastigheten og trykket på bøyevalsen for å opprettholde kontrollerte deformasjonshastigheter.
