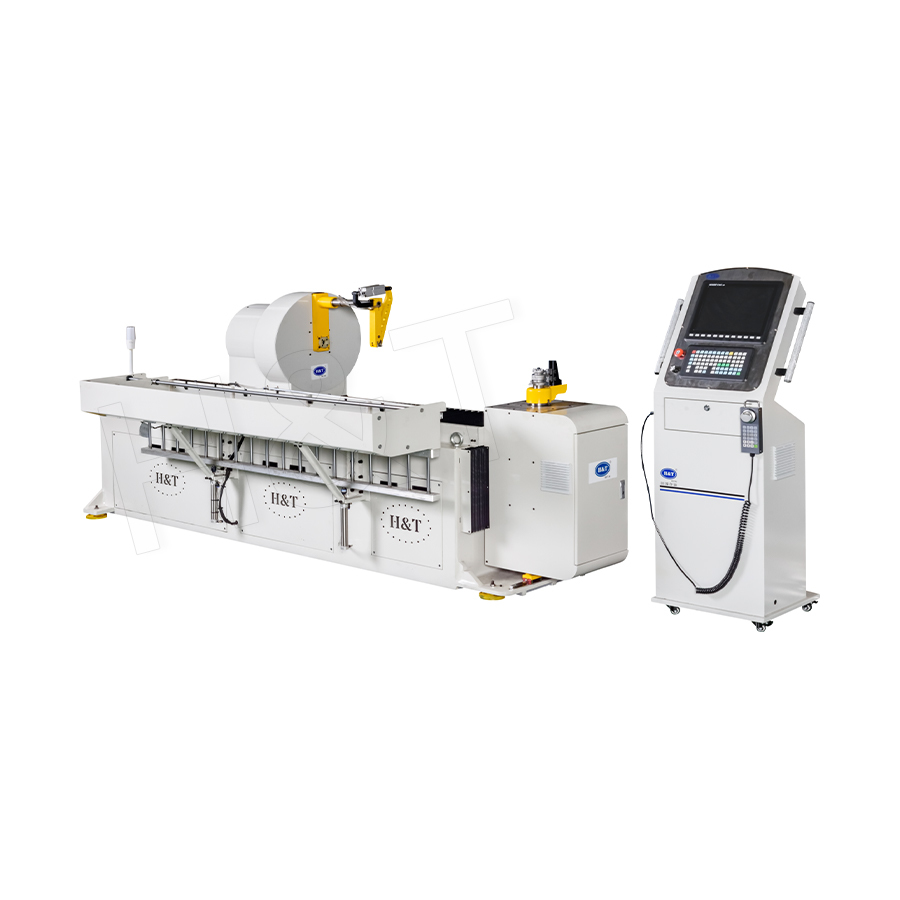

Trådbøyemaskin -også referert til som trådforming, ståltrådsforming eller jerntrådforming - er en industriell produksjonsprosess der metalltråd (stål, rustfritt stål, kobber, jern, aluminium eller spesiallegert tråd) formes til forhåndsdefinerte 2D- eller 3D-konfigurasjoner av automatiserte eller halvautomatiske bøyemaskiner. Disse maskinene bruker servodrevne bøyehoder, roterende armer og presisjonstrådmatingsmekanismer for å produsere kroker, ringer, braketter, fjærer, gitter, rammer, klips og komplekse romlige former fra kveilet trådmateriale i høyhastighets, kontinuerlige og repeterbare produksjonssykluser.
Wire Bending Machines spenner fra enkle 2D kamdrevne enheter for flattrådformer til fullstendig CNC-kontrollerte 3D multi-akse systemer som er i stand til å produsere komplekse romlige former med 360° ubegrenset rotasjon av bøyehodet. High-end CNC Wire Bending Machines kan utføre 30–120 bøyeoperasjoner per minutt , noe som gjør dem essensielle i høyvolumsproduksjon for bil-, konstruksjons-, husholdningsvarer, landbruks- og elektronikkindustrien.
Hvordan tube bøyemaskin fungerer
Rørbøyemaskin-prosessen involverer en sekvens av nøyaktig koordinerte operasjoner utført av maskinens kjernemekaniske og kontrollsystemer:
- Trådretting: Tråd matet fra en spolespole passerer gjennom en multi-rulle rettetang som fjerner spolens gjenværende krumning, og leverer en rett, spenningsfri ledning til bøyehodet. Rettetrommelens trykk er justerbart for forskjellige tråddiametre og materialer.
- Servostyrt trådmating: En servodrevet klemrullematingsenhet fører frem tråden med nøyaktig programmerte trinn mellom bøyeoperasjoner. Matelengde nøyaktighet på ±0,1 mm er standard på CNC-systemer, og bestemmer direkte lengden på den ferdige delen av den ferdige delen.
- Bøyehodeoperasjon: Bøyehodet – som holder en bøyestift og et dreieverktøy – roterer med den programmerte vinkelen rundt ledningen, og tvinger den til å bøye seg ved kontaktpunktet. På 2D-maskiner roterer hodet i et fast plan. På 3D-maskiner kan bøyehodet også rotere om ledningens lengdeakse (B-akse), noe som muliggjør bøyninger i alle retninger i 3D-rom.
- Kutting: Etter den siste bøyningen skiller en integrert klippeenhet (flyskjær eller giljotinekutter) den ferdige delen fra trådmatingen. Kutting er synkronisert med bøyesekvensen av CNC-kontrolleren, og opprettholder nøyaktig total lengde.
- Utflod: Ferdige deler faller ned i en oppsamlingsbeholder eller plukkes av en robot eller transportør for nedstrøms prosessering (sveising, belegg, montering).
2D tube bøyemaskin vs. 3D-rørbøyemaskin
Skillet mellom 2D og 3D Tube Bending Machine-kapasitet er grunnleggende for maskinvalg og deldesign:
| Funksjon | 2D Tube Bending Machine | 3D Tube Bending Machine |
|---|---|---|
| Bøy fly | Kun enkeltfly | Flere plan (360° rotasjon) |
| Typiske deler | Flate klips, flate braketter, ringer | 3D kroker, fjærer, romlige rammer, kurver |
| Maskinkostnad | Lavere | Høyere |
| Programmeringskompleksitet | Enkel (X, Y, vinkel) | Kompleks (X, Y, Z, B-akse, vinkel) |
| Del geometri frihet | Begrenset til flate former | Ubegrenset romlig geometri |
| Hastighet (typisk) | 60–120 bend/min | 30–80 bøyninger/min |
Justerbare parametre og kontrollfleksibilitet
Moderne CNC trådbøyemaskiner gir omfattende parameterkontroll, slik at den samme maskinen kan håndtere et bredt spekter av tråddiametre, materialer og delgeometrier uten mekanisk ombygging:
- Bøyevinkel: Programmerbar fra 1° til 360° per bøyetrinn. Fjæringskompensasjonsfaktorer lagres per materiale og tråddiameter, og justerer automatisk den programmerte vinkelen for å oppnå målgeometrien etter elastisk gjenoppretting.
- Bøyehastighet: Servostyrt bøyehodehastighet kan justeres fra sakte (for trange bøyninger på harde materialer) til raske (for enkle bøyer på duktil wire). Variabel hastighet innenfor et enkelt delprogram optimerer syklustiden uten å risikere overflatemerking eller sprekker.
- Trådmatingslengde: Hvert matetilvekst definerer lengden på det rette segmentet før neste bøy. Inkrement kan variere fra 0,1 mm til flere meter i et enkelt delprogram, med plass til deler fra miniatyrklips til store møbelrammer.
- Bøyeradius: Bøyepinnens diameter bestemmer den indre bøyeradiusen. Hurtigskiftende pinnesett tillater radiusveksling mellom delprogrammer uten lengre nedetid.
- B-akse rotasjon (3D-maskiner): Vinkelen til bøyeplanet i forhold til trådaksen er programmerbar per bøyetrinn, slik at de påfølgende bøyningene kan orienteres i alle retninger i 3D-rom.
Integrerte hjelpefunksjoner
Tube Bending Machine maskiner er ofte utstyrt med hjelpebehandlingsenheter som forvandler dem til komplette produksjonsceller fra tråd til ferdige deler, noe som eliminerer behovet for separate nedstrømsoperasjoner:
- Klippeenhet: Flyvende saks eller giljotinekutter kutter ledningen i programmerte posisjoner. Kuttekraft og bladklaring justeres for hver tråddiameter og materiale for å sikre gratfrie kuttflater.
- Avfasingsenhet: Endeavfasende vedlegg avgrader og avfaser de kuttede trådendene på linje, noe som er avgjørende for sikkerhet og monteringskvalitet i komponenter som rammer for medisinsk utstyr og mattrådformer.
- Sveiseenhet: Motstands- eller laserpunktsveisingsmoduler kan koble sammen trådender eller kryss-trådskjæringer inline, og produsere lukkede ringer, gitter eller kurvstrukturer uten en separat sveisestasjon.
- Preging og merking: Innebygde pregeruller eller lasermerkingsenheter påfører delenummer, datokoder eller dekorative mønstre på trådoverflater under formingssyklusen, og støtter sporbarhet og produktdifferensiering.
- Automatisk opprulling og stabling: For høyvolumproduksjon samler integrerte kveil- eller stablingsenheter ferdige deler i organiserte bunter, klare for pakking eller nedstrømsbelegg, uten manuell håndtering.
Trådmaterialer og diameterområder
Rørbøyemaskiner er tilgjengelige i konfigurasjoner som dekker tråddiametre fra sub-millimeter presisjonstråd til tung strukturell tråd:
- Karbonståltråd (Q195, Q235, SAE 1006–1065): Det vanligste underlaget. Strekkstyrker fra 350 N/mm² (myk wire) til 1500 N/mm² (hardtrukken wire) krever vidt varierende bøyekrefter – maskinvalg må vurderes for det hardeste materialet i produksjonsblandingen.
- Rustfri ståltråd (302, 304, 316): Høyere tilbakefjæring og arbeidsherding enn karbonstål. Brukes i matforedlingsutstyr, medisinsk utstyr og marine applikasjoner. Krever vanligvis 15–25 % større tilbakefjæringsoverbøyning kompensasjon sammenlignet med tilsvarende karbonståltråd.
- Kobber- og messingtråd: Utmerket duktilitet tillater tette bøyer og komplekse 3D-former. Vanlig i elektriske komponenter, dekorative gjenstander og varmevekslerfinner. Lav formingskraft passer til lette maskinkonfigurasjoner.
- Aluminiumtråd: Brukes i emballasje-, bil- og romfartstrådformer. Krever polerte verktøykontaktflater for å forhindre riper på overflaten som kan føre til tretthetssprekker.
Standard maskinkapasitetsområder: tråddiametre fra Ø0,3 mm (presisjonsminiatyr) til Ø20 mm (tung konstruksjon) , avhengig av maskinklasse og rammeklassifisering.
Industriapplikasjoner
Konstruksjon og forsterkning
Armeringsbøyler, armeringsbånd av betong og strukturelt trådnett er blant de største applikasjonene for trådbøyemaskiner. Automatiserte 2D-rørbøyemaskiner produserer stigbøyler i standardstørrelser (kvadratiske, rektangulære, polygonale) med hastigheter på 1 000–3 000 stykker i timen , langt over manuell bøyningsproduktivitet og med null størrelsesvariasjon mellom deler.
Bilkomponenter
Seterammefjærer, nakkestøttestøtter, torsjonsstenger for bagasjelokket, viskerbladrammer og eksoshengerkroker produseres på 2D- og 3D-rørbøyemaskiner i Tier-1- og Tier-2-anlegg for biler. Komplekse 3D setefjærenheter med flere romlige bøyninger produseres ved 15–40 deler per minutt på fleraksede CNC-trådbøyere, og erstatter tidkrevende manuelle formingsoperasjoner.
Husholdningsvarer og møbler
Handlevognrammer, oppvaskkurver, trådhyller, grillrister og kleshengere er alle produsert av Tube Bending Machine. Kombinasjonen av inline sveising og bøying på CNC trådformingssentre gjør det mulig å produsere komplekse trådkurvstrukturer fra en enkelt tråd i en maskinsyklus, uten manuell montering.
Medisinsk utstyr og presisjonskomponenter
Ortopediske fikseringstråder, kirurgiske retraktorer, stentrammeverk og presisjonsfjærkontakter for elektroniske koblinger krever dimensjonstoleranser på ±0,05–±0,1 mm på tråddiametere på 0,3–3 mm. CNC 3D-rørbøyemaskiner med lukket sløyfeposisjonstilbakemelding og synsbasert inspeksjon oppnår disse toleransene med hastigheter som manuell forming ikke kan nærme seg.
Vanlige spørsmål om trådbøyemaskin
Hva er den maksimale bøyevinkelen som kan oppnås i et enkelt trinn?
De fleste Wire Bending Machines kan bøye seg opp til 180° i ett trinn , og noen spesialiserte hoder roterer opptil 360° for å danne komplette ringer eller spoler i en enkelt bevegelse. For bøyninger som overstiger 180° hvor geometrien forhindrer hodetrotasjon utover det punktet, kan ledningen flyttes (B-akse rotasjon) for å nærme seg den gjenværende vinkelen fra motsatt retning.
Hvordan håndteres tilbakespring i Wire Bending Machine?
Tilbakespring i trådbøyemaskin avhenger av trådmateriale, diameter og temperament. CNC-systemet lagrer tilbakefjæringskorrigeringsverdier per material/diameter-kombinasjon og overbøyer automatisk med kompensasjonsbeløpet. For hardtrukket ståltråd kan tilbakefjæring være 5°–15° per 90° bøy ; for glødet kobbertråd er det vanligvis under 2°. Regelmessig prøve-bøy-verifisering ved endring av ledningspartier sikrer at de lagrede korreksjonene forblir nøyaktige.
Kan en trådbøyemaskin håndtere forhåndsbelagt eller malt tråd?
Ja, forutsatt at verktøyets kontaktflater er polert og bøyeparametrene (hastighet, radius) er optimalisert for å minimalisere overflatebelastningen på belegget. PVC-belagt ledning, galvanisert ledning og epoksy-belagt ledning behandles alle regelmessig på wirebenders med passende verktøydesign. Imidlertid kan bøyninger med tett radius på tykkbelagt tråd føre til sprekkdannelse av belegget ved bøyningen - en radius på minst 3× tråddiameter anbefales for forhåndsbelagt tråd for å opprettholde beleggets integritet.
