Laserskjæremaskin er en termisk materialfjerningsprosess som fokuserer en høyenergilaserstråle på en arbeidsstykkeoverflate, lokalt smelter, fordamper eller brenner gjennom materialet i løpet av millisekunder. En høytrykksassistansegass – oksygen, nitrogen eller komprimert luft – driver ut det smeltede eller fordampede materialet fra snittet, og etterlater en ren, nøyaktig konturformet kant. Fordi hele operasjonen er CNC-kontrollert, sporer skjærehodet enhver programmert 2D-bane eller 3D-kontur uten verktøykontakt, ingen mekanisk kraft på delen, og med snittbredder så smale som 0,1 mm .
Dagens laserskjæremaskininstallasjoner spenner fra kompakte 1,5 kW fiberlasersystemer for tynnplate-jobbbutikker til 30 kW-maskiner i portalstil som er i stand til å kutte karbonstål opptil 40 mm tykt i produksjonsmiljøer. Teknologiens kombinasjon av presisjon, hastighet og materialallsidighet har gjort den til den dominerende skjæreprosessen for profilering av flate metallplater globalt, med det globale Laserskjæremaskin-markedet verdsatt til over USD 5 milliarder og vokser jevnt og trutt ettersom fiberlaserkostnadene fortsetter å falle.
Fysikken bak laserskjæremaskinen
Å forstå hvordan laserenergi samhandler med materialet hjelper til med å forklare hvorfor ulike materialer og tykkelser reagerer forskjellig på laserskjæremaskin og hvorfor valg av prosessparametere betyr så mye:
Energiabsorpsjon og bølgelengdes rolle
Ikke all laserenergi rettet mot en overflate absorberes – refleksjonsevnen bestemmer hvor mye som reflekteres bort og hvor mye som omdannes til varme. Ved CO₂-laserbølgelengden på 10,6 µm er de fleste metaller svært reflekterende (kobber reflekterer over 98%), mens ikke-metaller absorberer effektivt. Ved fiberlaserbølgelengden på 1,06 µm er metallabsorpsjon betydelig høyere: stål absorberer 35–40 % , rustfritt stål 40–50 % , og til og med kobber absorberer ca 5–10 % – nok for pålitelig skjæring med tilstrekkelig laserkraft. Denne bølgelengdefordelen er grunnen til at fiberlasere har forskjøvet CO₂-lasere for metallskjæring.
Fokusposisjon og dens effekt på kuttekvaliteten
Brennpunktsposisjonen i forhold til materialoverflaten styrer direkte snittbredden og snittkvaliteten. For tynne ark ( under 3 mm ), er fokus vanligvis satt til eller litt over toppoverflaten for å maksimere krafttettheten ved punktet for innledende materiale. For tykk plate er fokus satt 1/3 til 1/2 av materialtykkelsen under toppflaten , som sikrer at laserstrålen opprettholder tilstrekkelig intensitet gjennom hele materialdybden. Feil fokusposisjon er en av de vanligste årsakene til grove kuttflater og overdreven slaggdannelse.
Avveininger for skjærehastighet og krafttetthet
For en gitt laserkraft og materialtykkelse er det et optimalt skjærehastighetsvindu. For sakte: overdreven varmetilførsel forårsaker utvidet snitt, økt HAZ og re-størknet slagg. For raskt: utilstrekkelig energi smelter hele tykkelsen, og produserer ufullstendige kutt eller grove striper på kuttflaten. En 6 kW fiber laserskjæremaskin 6 mm karbonstål med oksygen fungerer typisk optimalt ved 3,5–5,5 m/min ; å gå utenfor dette vinduet med 20 % forringer kantkvaliteten betydelig.
Materialespesifikke retningslinjer for laserskjæremaskin
| Material | Anbefalt hjelpegass | Maks tykkelse (6 kW fiber) | Nøkkeloverveielse |
|---|---|---|---|
| Karbonstål | O₂ (hastighet) eller N₂ (kvalitet) | 25–30 mm | O₂ kutter raskere; N₂ gir oksidfri kant |
| Rustfritt stål | N₂ (99,999 % renhet) | 20–25 mm | N₂ med høy renhet forhindrer misfarging av kantene |
| Aluminiumslegering | N₂ eller trykkluft | 15–20 mm | Høy reflektivitet krever høy toppeffekt |
| Kobber / messing | O2 eller N2 | 6–10 mm | Bare fiberlaser; ryggrefleksjonsbeskyttelse kreves |
| Akryl / plast | Trykkluft eller N₂ | 25–50 mm (CO₂) | CO2 foretrukket; brannfare med O₂ |
Laserskjæremaskinøkonomi: Analyse av kostnad per del
Forstå den sanne kostnadsstrukturen til Laserskjæremaskin hjelper produsenter med å evaluere ROI mot alternative prosesser og optimalisere operasjonelle beslutninger:
Primære kostnadskomponenter
- Maskinavskrivning: En mellomklasse 6 kW fiberlaserskjæremaskin (3 000 × 1 500 mm bord) koster vanligvis USD 200 000–350 000. Amortisert over 10 år med 4000 driftstimer/år er avskrivningskostnaden ca. USD 5–9 per driftstime .
- Energikostnad: En 6 kW maskin trekker ca. 15–20 kW totalt (inkludert kjøler, kompressor, avtrekk). Ved 0,12 USD/kWh er energikostnaden USD 1,80–2,40 per time —betydelig lavere enn plasmaskjæring ved tilsvarende effekt.
- Assist gass kostnad: Nitrogen ved høyt trykk (12–20 bar) er den største forbrukskostnaden for rustfritt og aluminiumskjæring. En 6 kW maskin som skjærer 3 mm rustfritt med nitrogen bruker ca 30–50 m³/time ; ved USD 0,15–0,25/m³ (bulk nitrogen), er dette USD 4,50–12,50 per time. Oksygenskjæring av karbonstål koster omtrent 10× mindre per time i gassforbruk.
- Vedlikehold av dyse og linse: Kuttedyser (USD 5–15 hver) varer vanligvis 8–40 timer med kuttetid avhengig av materiale. Beskyttende linser (USD 50–200) varer i 200–500 timer. Disse forbrukskostnadene er vanligvis USD 1–3 per driftstime .
Hekkeeffektivitet som en kostnadsspak
For metall laserskjæremaskin representerer materialkostnaden vanligvis 60–80 % av total delkostnad . Nesting-programvare som optimerer dellayout på arket kan øke materialutnyttelsen fra 70 % (enkel manuell nesting) til 85–92 % (automatisert nesting med resthåndtering), som direkte reduserer kostnaden per del med 15–25 % uten at selve laserprosessen endres.
Rør- og profillaserskjæremaskin

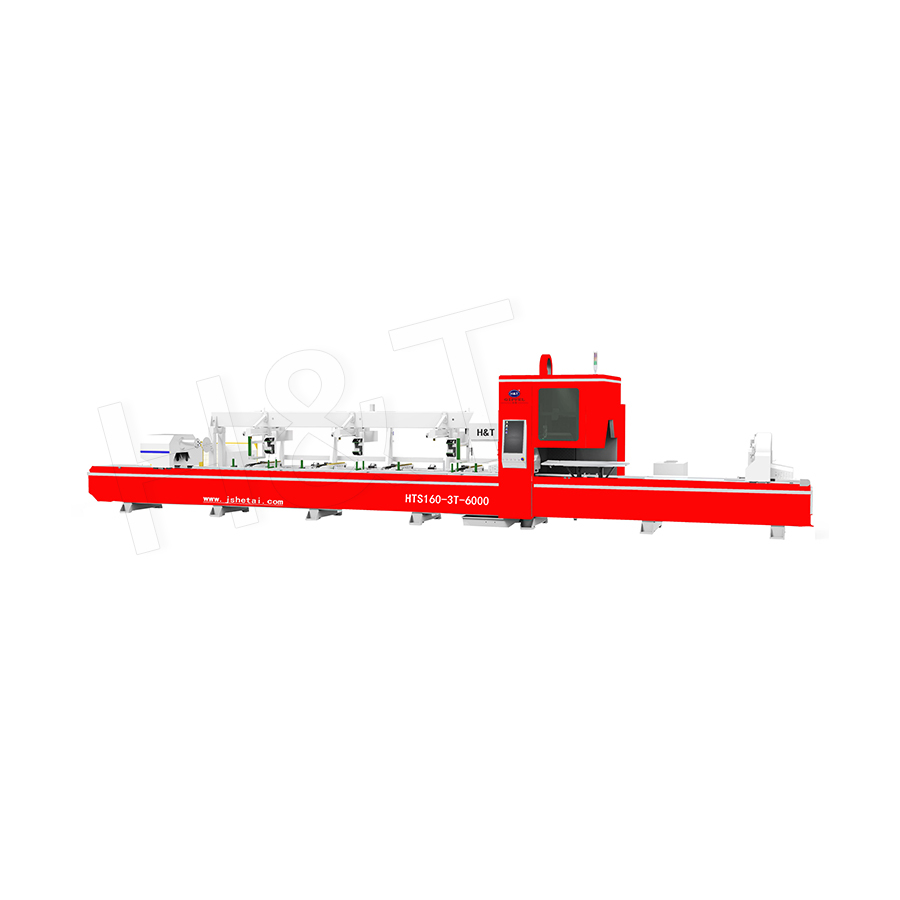

Mens flat ark laserskjæremaskin er den vanligste applikasjonen, utvider laserskjæremaskiner for rør og profiler – som roterer og fører frem arbeidsstykket gjennom et skjærehode på et 4- til 6-akset system – laserpresisjon til runde rør, firkantede seksjoner, rektangulære seksjoner og strukturelle profiler:
- Salkutt og støtledd: CNC-en roterer og fremfører røret mens laseren sporer den komplekse buede geometrien til et sadelsnitt, og produserer en nøyaktig tilpasset rør-til-rør-forbindelse som eliminerer manuell sliping. Tilpasningsnøyaktighet av ±0,3 mm på sadelsnitt reduserer sveisegapvariasjonen og forbedrer sveisekvaliteten på strukturelle rørsammenstillinger.
- Skjæring av spor og hull: Rektangulære slisser, runde hull, avlange åpninger og intrikate mønstre kan kuttes gjennom rørveggen i alle posisjoner langs rørlengden og rundt dens omkrets, noe som muliggjør strukturelle elementer med innebygde koblingsfunksjoner som vil kreve separate bore- eller freseoperasjoner på konvensjonelt utstyr.
- Produktivitet: En rørlaserskjæremaskin kan behandle en standard 6-meters strukturell seksjon med 8 kutteoperasjoner (lengdekuttet 7 funksjoner) i under 3 minutter , sammenlignet med 15–40 minutter for tilsvarende manuell saging, boring og slipeoperasjoner.
Programvare og automasjonsintegrasjon
Det fulle produktivitetspotensialet til Laserskjæremaskin realiseres kun når maskinen er integrert med den omkringliggende digitale arbeidsflyten:
- CAD/CAM og neste programvare: DXF- eller DWG-delgeometri importeres direkte inn i neste programvare, som automatisk ordner deler på ark, genererer skjæreprogrammer og beregner materialutnyttelse, skrapvekt og estimert skjæretid – noe som eliminerer manuell programmering og reduserer jobboppsetttiden fra timer til minutter.
- Automatisk lasting/lossing av ark: Pallevekslere (som lagrer 2–10 arks paller) lar operatøren forhåndslaste ark mens maskinen skjærer, og oppnår nesten kontinuerlig drift. Tårnlagringssystemer med automatiserte materialhåndteringsroboter kan støtte uovervåket produksjon over natten ved å lagre 20–50 arks paller og automatisk mate ark til maskinen gjennom hele nattskiftet.
- Sortering og fjerning av deler: Automatiserte sorteringssystemer bruker sugekopper eller magnetiske gripere for å løfte avkuttede deler fra skjelettet og legge dem i merkede binger eller transportbaner, noe som muliggjør helautomatisert delflyt fra råplate til sorterte ferdige deler uten operatørintervensjon mellom jobbene.
Vanlige spørsmål om laserskjæremaskin
Hva forårsaker striper (linjer) på den laserkuttede kanten?
Striper er periodiske overflatemerker på kuttflaten forårsaket av oscillasjoner i smeltestrømmen når den drives ut av snittet av hjelpegassen. På karbonstål med oksygen er noen striper normalt på tykkere materiale (over 8 mm). På rustfritt stål og aluminium med nitrogen er striper et tegn på prosessparameteravvik - typisk skjærehastighet litt for høy, gasstrykk for lavt eller feil fokusposisjon. Justering av disse parameterne innenfor det optimale vinduet eliminerer vanligvis synlige striper, noe som reduserer etterbehandlingskravene til null for de fleste bruksområder.
Hvordan håndterer laserskjæremaskinen galvanisert eller belagt metallplate?
Varmgalvanisert stål (Z275-belegg, ~20 µm sinklag) kan laserskjæres med trykkluftassistansegass, som hjelper til med å oksidere og støte ut den sinkrike smelten uten overdreven røykutvikling. Ferdigmalt (primerbelagt) stål og pulverlakkert materiale kan også kuttes, selv om tunge organiske belegg (over 80 µm) kan forårsake kantbrenning og økte krav til røykavsug. I alle tilfeller, laserskjæremaskinprosessen krever ikke fjerning av belegg før skjæring - en betydelig fordel i forhold til plasma- og flammeskjæring, der beleggforberedelse ofte er nødvendig.
Er laserskjæremaskin egnet for små batch- og prototypeproduksjon?
Ja – laserskjæremaskin er en av de mest økonomiske prosessene for små batch- og prototypearbeid nettopp fordi den ikke krever hardt verktøy. En ny delgeometri introduseres ved å laste opp en DXF-fil og legge den inn på et ark; den første delen kan kuttes innenfor 10–30 minutter etter mottak av CAD-filen . Det er ingen dysekostnader, ingen ledetid for oppsett og ingen minimumsbestillingsmengde, noe som gjør Laser Cutting Machine til standard prototypemetode for metallplater i alle bransjer.
Hvordan skal laserkuttede deler håndteres for å hindre overflateforurensning?
Laserskårne deler av rustfritt stål bør håndteres med rene hansker eller sugekoppløftere for å forhindre forurensning av fingeravtrykk (jernoverføring fra fingeravtrykk forårsaker rustflekker). Karbonståldeler kuttet med oksygen utvikler et tynt jernoksidlag på kuttekanten som bør fjernes ved mekanisk børsting eller beising før maling eller galvanisering. Aluminiumsdeler kuttet med nitrogen har en ren, oksidfri overflate som kan anodiseres umiddelbart uten ytterligere overflatebehandling.
